Монтаж сэндвич панелей

Монтаж стеновых панелей | Монтаж кровельных панелей

Сертификат сэндвич-панелей Арлифт

Известно, что любая технология требует строго определенной последовательности действий и понимания ее особенностей. Монтаж сэндвич панелей - не исключение! Услуги по монтажу сэндвич-панелей становятся все более популярны в России. И это понятно. Ведь бригада профессионалов из четырёх-пяти человек может осуществить монтаж фасада 200-400 м2 за одну рабочую смену. Здесь важно придерживаться разработанной технологии, нормативных и проектных документов. Иначе результат может оказаться весьма плачевным и обнаружится ряд проблем при эксплуатации здания. Конечно, любую работу должны выполнять профессионалы своего дела. А наша компания "СП-Монтаж" и является таковой командой специалистов, в арсенале которых есть все необходимое для качественного монтажа сэндвич-панелей и доборных элементов на вашем Объекте: от инструментов до современного оборудования, как зарубежного, так и отечественного. Обращайтесь к нам, и мы с удовольствием выполним для Вас монтажные работы по установке стеновых и кровельных сэндвич-панелей. Звоните нам или пишите. Профессиональная консультация по телефону - бесплатно.

Работы по монтажу стеновых сэндвич-панелей

Оборудование для монтажа сэндвич панелей >>>

Монтажные работы выполняются в следующей последовательности:

  1. подготовка мест для монтажа стеновых сэндвич-панелей
  2. установка стеновых сэндвич-панелей в проектное положение
  3. крепление стеновых сэндвич-панелей
  4. монтаж фасонных элементов стеновых сэндвич-панелей

Преимущество монтажа сэндвич панелей

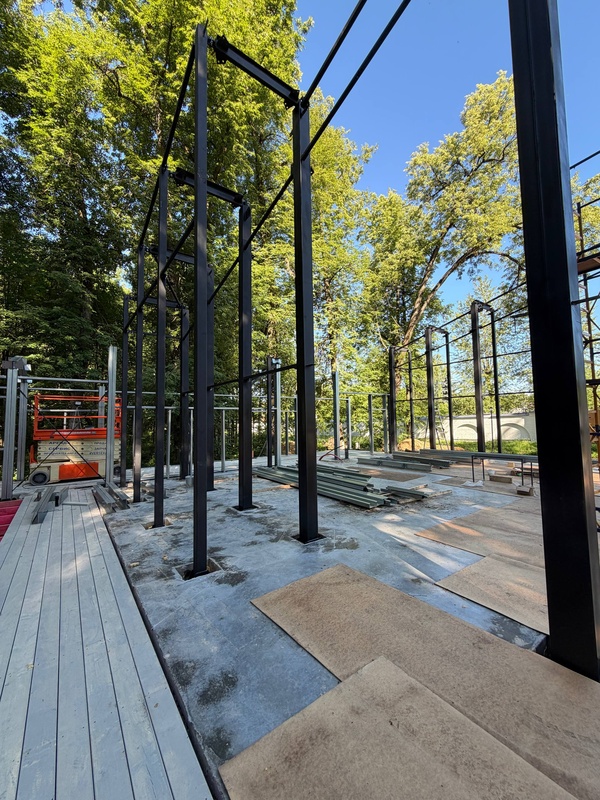

Подготовка мест для монтажа стеновых сэндвич-панелей

До непосредственно монтажных работ по установке сэндвич-панелей проводятся не менее важные подготовительные операции. А именно: сборка каркаса здания, проверка соответствия мест монтажа панелей, их плоскостность, параллельность, горизонтальность, вертикальность. Места примыкания и контакта необходимо подготовить особо. При монтаже панелей на стальных конструкциях их надо обработать антикоррозионным лакокрасочным покрытием. А если планируется монтаж сэндвич панелей на железобетонном основании, необходимо внимательно осмотреть каркас на предмет натеков бетона и раствора и удалить их, а также очистить колонны от пыли и загрязнений. И только после этого осуществляется окончательная разметка точек низа панелей на всех колоннах каркаса.

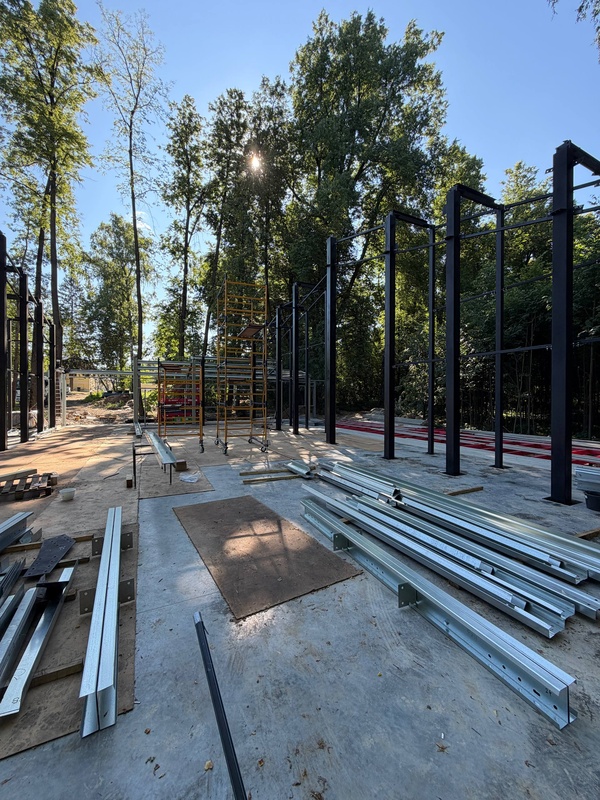

Подготовка к монтажу сэндвич-панелей

Установка стеновых сэндвич-панелей в проектное положение

Монтаж перегородок из сэндвич панелей >>>

Первым этапом производиться строповка сэндвич панелей. Осуществляется она в непосредственной близости от монтажной захватки на специальной площадке. Строповка панели двухветвевым стропом производится вакуумными захватами как при горизонтальной, так и вертикально раскладке. С сэндвич-панелей в местах, где устанавливаются захваты, удаляют защитную пленку и сама поверхность очищается от грязи и пыли, а при необходимости - от снега и наледи. На саму панель надевают специальный страховочный ремень из текстильной ткани. Этот ремень также соединен с вакуумным механизмом захвата. Это необходимо для подстраховки строповки. Подготовленные таким образом панели подают к месту установки поднятыми не выше 1 метра, затем их опускают до уровня 30 см и устанавливают в необходимое положение.

Монтаж сэндвич-панелей

Панели должны встать точно по спланированным ориентирам непосредственно на опорные места в соответствии с проектом. Панель надежно закрепляется (постоянно или временно) с помощью определенной монтажной оснастки - это может быть кондуктор, покос, распорки со струбцинами и др. И только после этого панель освобождается от монтажного крана.

Прежде чем окончательно закрепить сэндвич-панель специалисты тщательно проверяют точность ее установки и приводят ее в правильное проектное положение. Затем панель закрепляют ее в соответствии с проектом. И только потом освобождают панель от временных крепежей.

Специалисты внимательно следят за тем, чтобы при подъеме и перемещении панели, она не прогибалась, чтобы не деформировались замки. Нельзя допускать появление вмятин и иных деформаций облицовки панелей. Для этого панель передвигают с наименьшей скоростью крюка, без рывков, не совмещая рабочие движения крана.

Крепление стеновых сэндвич-панелей

Крепление к стальным конструкциям панелей при вертикальной раскладке.

Как правило панели устанавливают так называемым "шип в паз" (гребнем вперед). Но возможно устанавливать и обратно, т.е. "паз в шип". Монтаж панелей начинают с угла объекта. Сначала осуществляют выверку вертикальности, затем панель прижимают к прогонам и фиксируют самонарезающими винтами диаметром 5,5 мм в случае монтирования панелей к металлическим колоннам и ригелям. Длина винтов зависит от толщины панелей в соответствии с таблицей:

Толщина стеновой панели, мм

Минимальная длина винта, мм

50

85

80

105

100

135

120

155

150

185

200

235

Выбрав самонарезающие винты нужной длины, их устанавливают по 3 штуки в ряд в горизонте панелей (шаг 400 мм). Установка винтов начинается с верхнего торца панели, крепятся к прогонам в направлении от верхнего ряда к нижним. Если оставить незакрепленным верх панели при перерыве в работе, это может привести к ее поломке. Если винт затягивается с использованием ЭПДМ прокладки (уплотнительной шайбы) также надо учитывать ряд тонкостей. А именно: если затяжка будет слабой - шайба не будет деформирована, а если тугой - будет деформирована в обратную сторону. Оптимальное усилие затяжки таково: шайба прижимается к листу, но не становится плоской.

К наружным поверхностям стеновых прогонов, балок и ригелей крепят специальную терморазделяющую полосу УПТП. Это осуществляется с целью снижения звуковой вибрации панелей, снижения воздухопроницаемости в стыках. Перед монтажом каждой следующей панели в замок "паз" смонтированной панели наносят уплотняющий герметик, предназначенный для наружных работ. Вместо герметика могут использовать уплотнитель ТСП сечением 8х3 мм или герметизирующий бутилкаучуковый шнур диаметром 8 мм. Таким образом уплотняют замок с внутренней стены. В этот замок и вставляется следующая панель. Затем проверяется вертикальность панели, плотность соединения, затем производиться крепление и другие работы также, как и при работе с предыдущей. Щели и неплотности соединения при монтаже недопустимы. С помощью минерало-ватного уплотнителя обрабатываются торцевые швы панелей.

Крепление к стальным конструкциям панелей при горизонтальной раскладке.

На каркас объекта (на колонны и прогоны) в местах стыковки, и будущего контакта панелей используется термораздеющая полоса УПТП также, как при вертикальной раскладке. Монтаж панелей начинают с угла здания. На цоколь панель устанавливается пазом вниз. Затем тщательно проверяется горизонтальность, и после этого панель фиксируется. Ее закрепляются самонарезаующими винтами, установленными с шагом 400 мм по 3 в ряд в горизонте панелей. Диаметр и длину винтов выбирают в зависимости от типа и толщины используемых панелей и от типа колонн каркаса. Затем на следующую панель наносят герметик в замок "паз" и устанавливают ее на предыдущую панель "паз в шип". Крепление происходит аналогично. Вертикальные стыки уплотняют с помощью минеральной ваты и монтажной пены, а потом закрывают согласно проекту фасонными элементами.

Крепление к стальным конструкциям панелей при горизонтальной раскладке

Монтаж фасонных элементов трёхслойных сэндвич-панелей

Фасонные элементы необходимы для того, что закрыть стыки сэндвич панелей. Они бывают угловые, цокольные, могут представлять собой обрамления проемов и др. Их устанавливают внахлест с герметизацией стыка в соответствии с конструктивными решениями монтажных углов. При установке этих элементов есть также ряд правил. Монтаж должен проводиться таким образом, чтобы была обеспечена герметичность оформляемого узла. Надо учитывать, что при работе с горизонталными элементами нахлест должен быть не немее 50 мм. А для вертикальных элементов - 80-100 мм. Начинают монтаж фасонных элементов с низа задания и ведут к коньку кровли. Необходимую подгонку размера элементов осуществляют при необходимости. Не допускаются пропуски и щели. Уплотняют фасонные элементы наружным герметиком по плоскостям присоединения к панелям. С наружной стороны объекта элементы крепят к панелям с помощью самонарезающих винтов размером 4,8 мм на 28 мм с использованием ЭПДМ-прокладки. Также возможно крепление комбинированными заклепками размером 55 мм на 32 мм. Если необходимо крепить фасонные элементы непосредственно к металлоконструкциям, используют самонарезающие винты размером 5,5 мм на 32 мм или 5,5 мм на 19 мм с ЭПДМ-прокладкок (для крепления к металлоконструкциям с толщиной полки до 14 мм или до 5 мм соответственно) без предварительного засверливания.

Монтаж фасонных элементов трёхслойных сэндвич-панелей

Работы по монтажу кровельных сэндвич-панелей

Монтажные работы выполняются в следующей последовательности:

  1. подготовка и разметка мест для укладки кровельных сэндвич-панелей
  2. укладка кровельных сэндвич-панелей в проектное положение
  3. крепление кровельных сэндвич-панелей
  4. монтаж фасонных элементов кровли

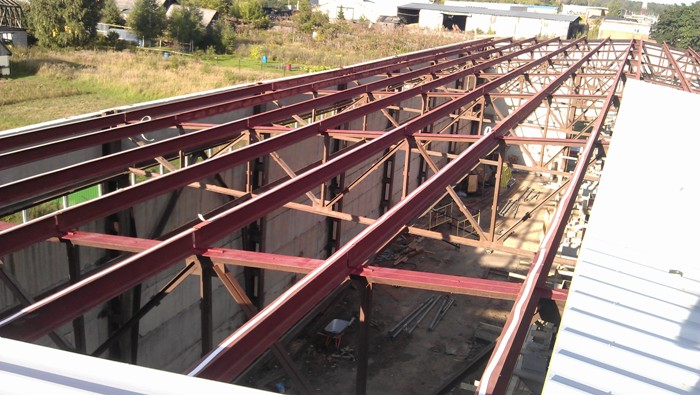

Подготовка мест для укладки кровельных сэндвич-панелей

Прежде чем приступить к монтажу кровельных панелей осуществляют работы по устройству стропил и прогонов, проверяют горизонтальность, вертикальность, плоскость и параллельность мест будущего монтажа кровельных панелей на их соответствие проекту. Затем сооружают вспомогательную рабочую площадку. Она располагается на несущих конструкциях и представляет собой настил. После этого готовят средства для монтажа панелей. Также, что очень важно, на стальные стропила, ригели, прогоны наносят антикоррозионное лакокрасочное покрытие. Оно необходимо в местах будущего примыкания и контакта. И только после этого производится окончательная разметка расположения низ первых панелей, нивелировка.

На прогоны кровли приклеивают УПТП (терморазделяющая полоса), то необходимо, как и при ранее описанных работах, для снижения воздухопроницаемости через стыки и звуковой вибрации панелей.

Подготовка мест для укладки кровельных сэндвич-панелей

Сэндвич-панели не всегда должным образом готовят на заводе. Если необходимых работ проведено не было, панели обрабатывают следующим образом:

  • со стороны свеса удаляют нижнюю облицовку и внутренний утеплитель, как правило, на 100мм или на указанную в проекте величину.
  • у панелей, примыкающих к торцу здания, и у первой панели обрезают по продольной кромке свободный гофр верхней обшивки с минеральным утеплителем таким образом, чтоб он не мог помешать будущей установке торцевого обрамляющего нащельника.

Панели второго и последующих рядом к монтажу готовят так (если на заводе эти работы проведены не были):

  • в торце примыкания панели отрезают на необходимую длину нижний металлический лист.
  • удаляют утеплитель на величину стыка, в гофрах верхнего трапециевидного листа также.
  • механическим путем и с применением специального растворителя для полиуритеновой пены удаляют остатки клея с внутренней стороны металлической облицовки, а поврежденное антикоррозионное покрытие восстанавливают подкрашиванием.

Укладка кровельных сэндвич-панелей в проектное положение

При укладке панелей выполняются следующие операции:

  • строповка панелей,
  • подъём и перемещение панелей к месту укладки,
  • приёмка панелей и укладка в проектное положение,
  • временное крепление панелей,
  • расстроповка панелей.

В непосредственной близости от кровельной захватки оборудуется специальная площадка, на которой и осуществляется строповка панелей. Это делают черырехветвевым стропом при помощи вакуумного захвата. Для страховки используют страховочный строп из текстильной ткани, которым снабжают вакуумный захват и надевают на панель. С поверхности панели снимают защитную полиэтиленовую пленку в местах стыка и перехлеста с другой панелью, а также в местах установки присосок захвата. Кроме того с поверхности панели счищают грязь, паль, а зимой - наледь и снег. К краям панели привязывают так называемые оттяжки из капронового троса диаметром 4-6 мм и длиной 6 м. Это делают для того, чтобы при перемещении к месту монтажа панель была стабилизирована. А перемещать панели необходимо без рывком, вращений и раскачиваний, исключая прогибы самой панели, появление вмятин на ее поверхности и других деформаций, а также и деформацию замков. Поэтому перемещают панель с наименьшей возможной скоростью крюка, не совмещая рабочие движения крана. Поднимают панель на нужную высоту не сразу, а поэтапно: вначале только на 20-30 см, потом осуществляется проверка надежности строповки, и только после этого на нужную высоту. Все должно происходить без ударов и толчков. Таким образом панели доставляют к месту установки. Здесь панель опускают и принимают на высоте не более метра от уровня ее укладки, затем наводят ее на высоте 30 см. И потом укладывают в ее проектное положение со стыком справа и слева. Все делается согласно проекту с учетом того, что стык должен быть расположен против преобладающего направления ветра.

Для сборки каждого объекта существует разработанная монтажная схема, которая содержит информацию о порядке укладки панелей. Все работы выполняются в точном соответствии с таким планом. Последовательность работы такова: торцевая панель укладывается на скат в первую очередь и выравнивается относительно несущего каркаса и разбивочных осей. От того, насколько точно будет уложена первая панель, зависит правильность укладки все остальных. Выравнивают панели по свесу кровли. В случаях, когда длина ската кратна длине одной панели, укладывают их рядами. В противном случае (если скат длиннее 14 м), и по проекту на скат необходимо уложить несколько панелей, то работы начинают от свеса к коньку. Все ряды укладывают в таком же порядке, как первый. Они должны перекрываться в поперечном направлении на 150-300 мм, что зависит от уклона кровли, а в продольном панели перекрываются на один гофр иначе ребро. В связи с тем, что на заводе не всегда подрезают панели для устройства слива и перехлеста, эти работы часто выполняются непосредственно на объекте в строгом соответствии со схемой.

Укладка кровельных сэндвич-панелей

Герметизирующий состав из силикона наносят на панель нижнего ряда, где происходит перехлест. Для этого также могут использовать бутилкаучуковый шнур. Герметизирующий состав наносится слоем в замок "паз" нижнего листа и в желобок замкового гофра панели, подготовленной для продолжения монтажа. Герметик можно наносить непосредственно на вершину крайнего гофра смонтированной панели. Вместо герметизирующего состава можно использовать ТСП (уплотнитель замкового соединения) размером 8 на 30 мм или герметизирующую ленту 10 на 100 мм.

Первые панели каждого ряда монтируются на опорные места по ориентирам в соответствии с проектом. Каждую панель надежно закрепляют с помощью монтажной оснастки и только потом освобождают от крюка монтажного крана. Но это не окончательная фиксация. До ее проводят проверку правильности ее установи и проектного положения. И только потом окончательно закрепляют панель.

Крепление кровельных сэндвич-панелей

Каждую кровельную сэндвич панель фиксируют сначала у несущих конструкций, а потом на стыках. Делают это также с использованием самонарезающих винтов, размер которых выбирают в зависимости от толщины самих панелей и от несущей конструкции согласно таблицы:

Толщина кровельной панели, мм Минимальная длина винта, мм

50

126

80

156

100

176

120

196

150

226

200

276

Предварительно допустимо закрепить панель лишь двумя метизами, но в конце смены панель должна быть закреплена полностью согласно проекту. Фиксация панелей начинается от верха, затем по уклону ската вниз и от конька до навеса. Винты должны быть установлены по вершите волн верхней облицовки, начиная с нахлестного гофра, с шагом 500 мм. Над водосточной трубой винты устанавливаются с шагом 250 мм в каждую волну.

Крепление кровельных сэндвич-панелей

С помощью саморезов размером 4,8 мм на 28 мм с ЭПДМ-прокладками выполняют крепление панелей вдоль по нахлестному гофру. При этом шаг должен быть не больше 500 мм. Это делают только после окончательно закрепления панелей к несущей конструкции. Следует помнить об усилии при затяжке винтов с уплотнительной шайбой: шайба должна прижиматься к листу, но быть плоской. При тугой затяжке, шайба деформируется в обратную сторону, а при слабой - не деформируются. Как и при других монтажных работах сэндвич-панелей, щели между панелями не допускаются, а также неплотности. Нельзя перемещать панели по смонтированной части кровли. Также не следует устанавливать на ней то или иное оборудование (монтажное, технологическое и др.). После окончания монтажных работ, с поверхностей панелей удаляется все защитная полиэтиленовая пленка. После чего, по кровле нельзя ходить, так как есть риск появления царапин. Если есть необходимость в перемещении по кровле, устанавливают временные настилы или трапы.

Монтаж фасонных элементов кровли

Фасонные элементы кровли включают в себя: водосточные системы, кровельные ограждения, переходные мостики, снегозадержатели, лестницы кровельные). Также есть такие фасонные детали, которые используются для оформления примыканий. Это планка торцевая, планка конька, заглушка конька, и другие детали. Все фасонные элементы устанавливают после окончания монтажных работ по установке кровельных панелей. Детали устанавливают внахлест от 80 до 100 мм. Здесь главное, чтобы все оформляемые узлы были герметичны. От этого зависит очередность монтажа элементов. Так сначала выполняют монтаж элементов свеса, а потом конька. Обрезку элементов производят при необходимости на месте. Также их уплотняют герметиком по плоскостям, которыми они будут примыкать к панелям, ведь пропуски и щели недопустимы. Монтируют фасонные элементы самонарезающими винтами размером 4,8 мм на 28 мм с прокладкой ЭПДМ или комбинированными заклепками размером 3,2 мм на 8 мм. Если надо используют винты большего размера 5,5 мм на 32 мм или 5,5 мм на 19 мм. с ЭПДМ. Это необходимо для крепления элементов к металлоконструкциям толщиной до 14 мм и 5 мм. При работе по оформлению узлов свеса и конька кровли для исключения возможности попадания влаги в утеплитель и в чердачное пространство, под элементы устанавливаются кровельные уплотнители верхние и нижние. При необходимости эти уплотнители приклеиваются к профильному листу панели полиуретановым клеем или полимерными мастиками.

Монтаж фасонных элементов кровли
